漲姿勢！水冷式臭氧發生器是怎樣生產出來的
漲姿勢！水冷式臭氧發生器是怎樣生產出來的

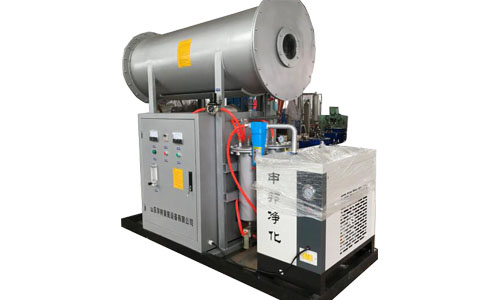

接下來，以300g/h（每小時產生300克臭氧）水冷式臭氧發生器為例說明
一、設計及質量保障：
1.臭氧產量300 g/h ，臭氧出口濃度120-147mg/l，出氣溫度 ≤25℃，出氣壓力0.2-0.3Mpa，內循環冷卻水溫度 ≦20～25℃。
2.設備內外均采用304不銹鋼板，對設備產熱部分在外殼均有散熱風機和其他散熱裝置。整機表面拋光處理，內表面Ra≤0.4um。
3.設備不間斷運行，臭氧放電室一用一備（自動輪換交替使用），放電材質為鈦合金臭氧管，板材厚度≥5mm，確保筒體長時間在水的腐蝕下不滲漏，介質管采用高精度石英介質管，穩定可靠、耐高溫、耐溫差不開裂、產氣效率高。
4.設備電源采用高頻電源，一用一備交替長時間工作，有電流表電壓表顯示設備運行時電流、電壓，回放系統自動跟蹤并記錄工作時的頻率，功率，電流，電壓等參數。
5冷卻方式為水冷內循環，采用冷水機對設備用水進行降溫，溫度范圍20～25℃，冷卻水系統具有液位顯示，帶有水流量保護裝置，自動補水，缺水保護報警等功能，保證水冷內循環系統的正常運行。
6.空氣源臭氧發生器進氣氣源為壓縮空氣（0.6~0.8MPa），氣源露點-20℃，含油小于 0.1mg/m，如氣源不能滿足配備臭氧發生器要求，臭氧發生器需配備相應除油除水的措施。
7.設備需配置制氧機，提高氧氣濃度，氧氣濃度≥92%，性能穩定可靠。
8.控制要求具有欠壓、過壓、短路、過流、過載、過熱、溫度、缺水等多重保護功能。控制要求對水溫、電壓、氣壓等多種參數實施主動監測、報警和保護。
9.焊接連接，必要時采用快裝連接。
10.有時間繼電器控制消毒時間及開關機時間。
11.有流量計控制空壓氣流，臭氧產生后均分5路使用，耐腐蝕流量計計量臭氧量。
12.電氣控制功能：配備操作的控制柜，電控柜防塵、防水、散熱快且易于安裝。電源有過壓、欠壓保護，過載保護，漏電保護，弱電有抗電磁干擾（EMI）功能。
二、配置控制要求：
總體概述: 整套系統要確保在先進、可靠、開放、安全的前提下，始終堅持控制成本的原則。
1.閥門：采用不銹鋼閥門。
2.儀表：設備配有電壓表、電流表、時間繼電器、流量計，壓力表，選用國內知名品牌。
3.進風口配有防塵網。
4.配有氣流流量計。
5.該設備可對各用氣負載下的使用電進行投加。
6.運行時噪音應< 75dB。
7.該設備可對各用氣負載下的使用電進行投加。
8.設備任何部位不能有鋒利的邊緣和尖角。
9.所有密封材質均為制藥級聚四氟乙烯或EPDM，或者食品級硅膠。
10.所有緊固件都應為不銹鋼材質，螺栓、螺母都要有蓋頭或螺帽。
11.所有連接處用螺紋連接，須采用法蘭連接。
12.設備使用、操作和維修等方面的結構設計須符合人機工程學原理，設計制造滿足相關設備安全設計規范。
